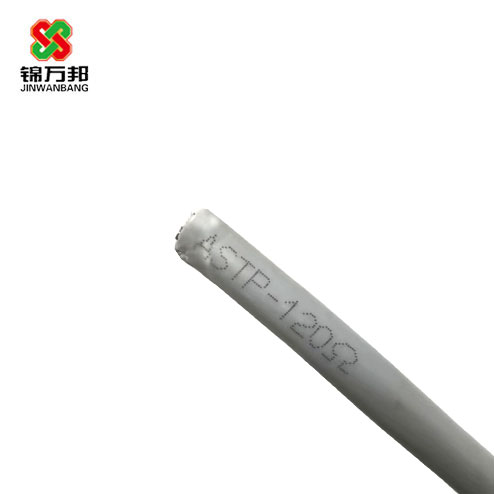

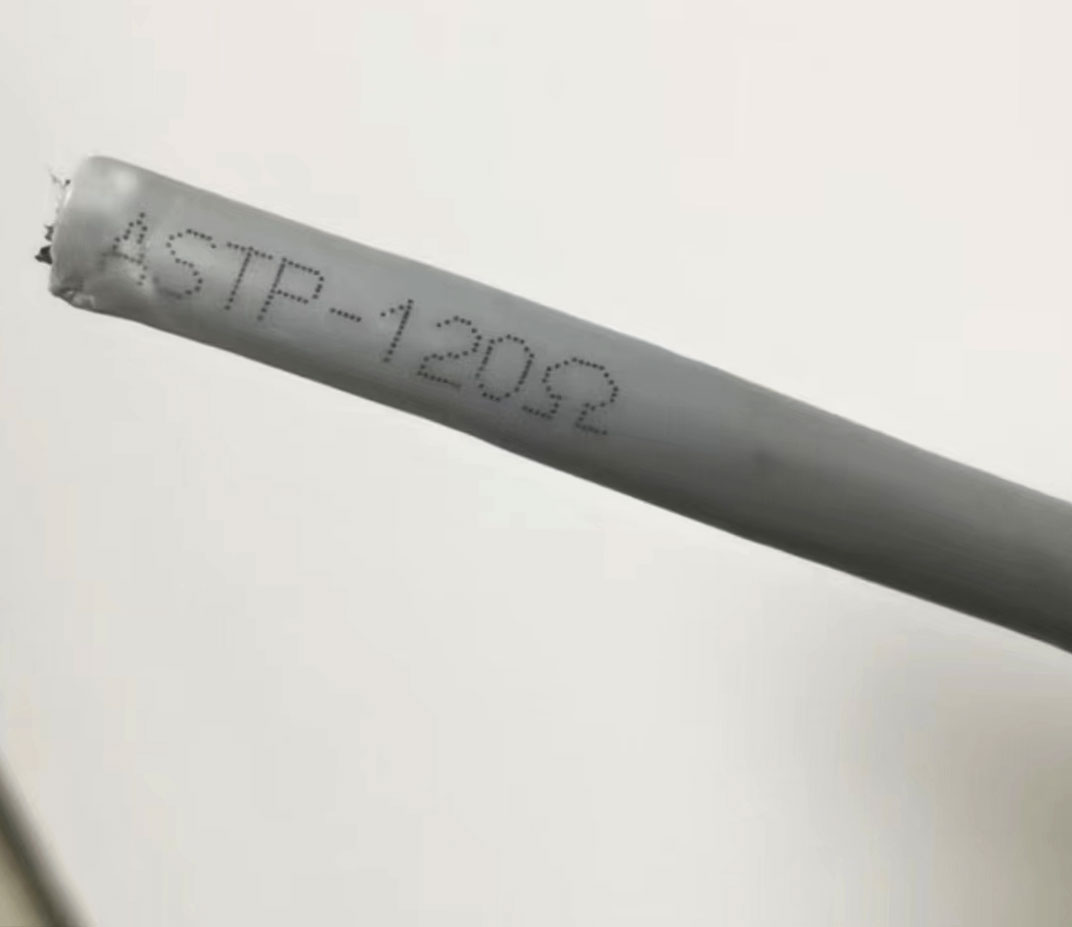

鎧裝型雙絞屏蔽電纜 ASTP-120Ω

1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/-0.03mm

2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm

3)屏蔽:鋁箔屏蔽

4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/-0.03mm

5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%

6)內護套：黑色PVC, OD: 8.0mm +/- 10%

經測試RS485通信電纜的通信距離約為1219M，傳輸速率為Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，可以支持到400個節點。

因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為的串行接口。因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。
